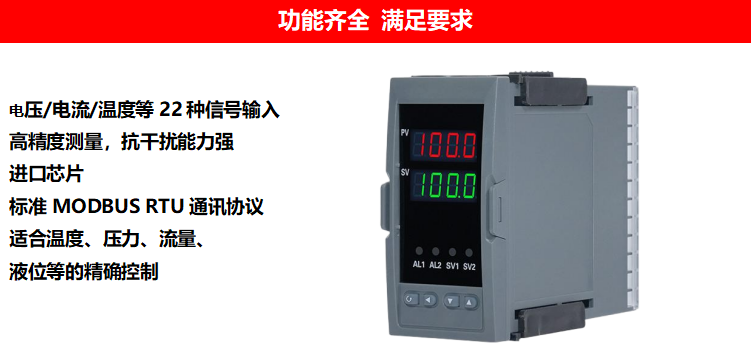

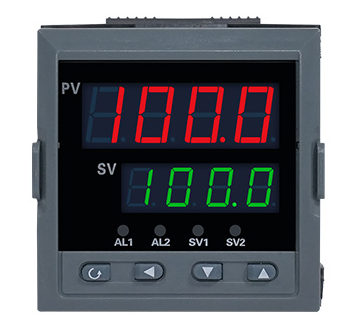

性能特点

专用的集成仪表芯片,具备更为可靠的抗干扰性及稳定性。

<span st

600.00
当前销售数量:0
 折扣:10折
本单还可以继续购买
数量: 库存 1000
  • 详情
  • 特别提示
  • 评价

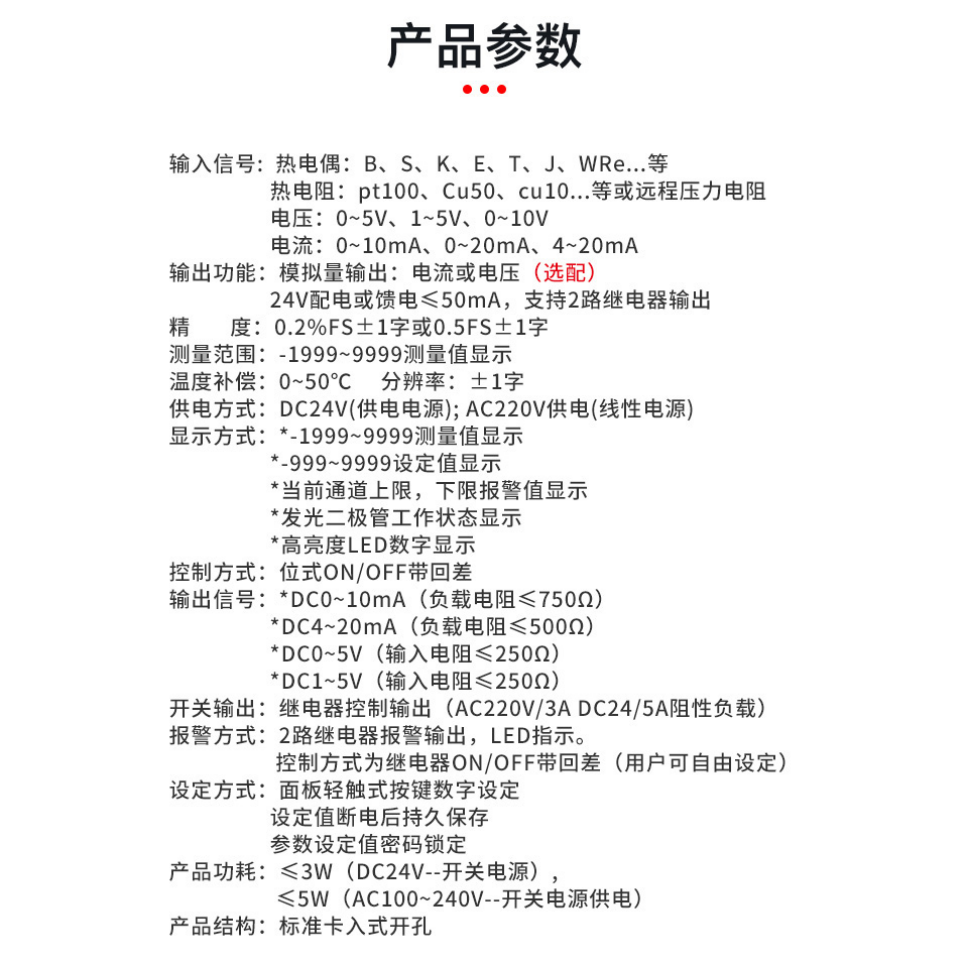

技术指标

输入信号

热 电 偶: K、E、S、B、J、T、R、WRe;冷端温度自动补偿范围0~50℃,补偿准确度±1℃。
热 电 阻:Pt100、Cu100、Cu50、BA2、BA1;引线电阻补偿范围≤15Ω。
直流电压:0~20mV、0~75mV、0~200mV、0~5V、1~5V;0~10V(订货时需指定,与其他信号不兼容)。
直流电流:0~10mA、4~20mA 。0~20mA
输入阻抗:电流信号Ri=100Ω;电压信号Ri=500KΩ。
线性电阻:0~400Ω(远传压力表)。

输出信号

输出精度:同测量精度。
电流信号:DC 4~20mA,负载阻抗Ro≤750Ω;DC 0~10mA,负载阻抗Ro≤1.5KΩ。
电压信号:DC 0~5V;DC 1~5V,负载阻抗Ri≥250KΩ,否则不保证连接外部仪表后的输出准确度。
报警输出:继电器控制输出---继电器ON/OFF带回差
通讯输出:波特率---300~9600bps内部自由设定,采用MODBUS通讯协议。
配电输出:DC24±1V 30mA。

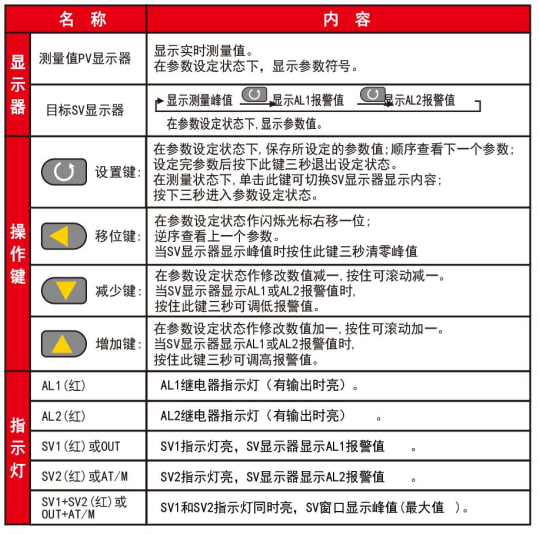

特  性

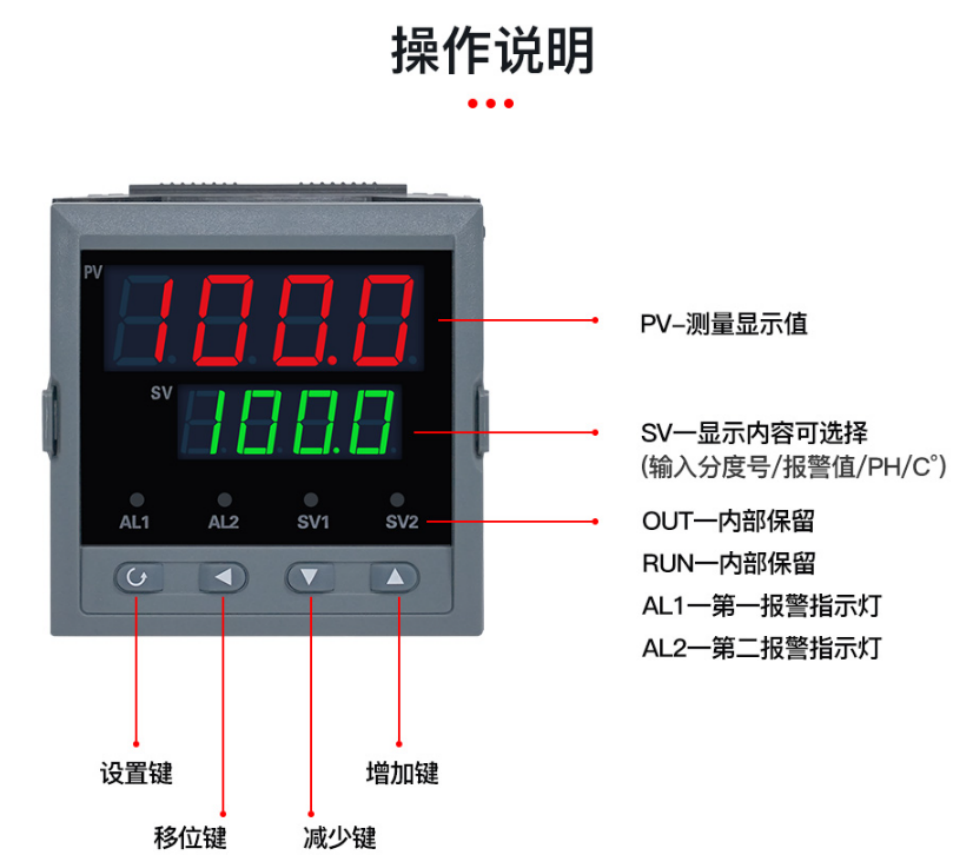

显示方式:以双排或单排四位LED显示测量值(PV)和设定值(SV),以单色或双色光柱进行测量值百分比的模拟显示。

显示范围:-1999~9999。

测量精度:±0.2%FS±1字或0.5%FS±1字;±0.1%FS±1字(需特殊订制)。

分 辨 率:末位一个字。

报警方式:1-4路报警控制(下下限LL、下限L、上限H、上上限HH)LED指示。

报警精度:±1字。

保护方式:输入回路断线、输入信号超/欠量程报警。

设定方式:面板轻触式按键数字设定,设定值断电永久保存。

使用环境

环境温度:-10~55℃;
环境湿度:10~90%RH。
耐压强度:输入/输出/电源/通讯 ≥1000V.AC 1分钟。
绝缘阻抗:输入/输出/电源/通讯 ≥100MΩ。
交流电源:85~265V(开关电源)
    率:50Hz/60Hz;
直流电源:24V±2V(开关电源)。
    耗:<5W。


响泰牌测量显示仪型谱表

型                号

说      明

XTG-

-□

-□□

-□

数字显示仪(无控制/报警)

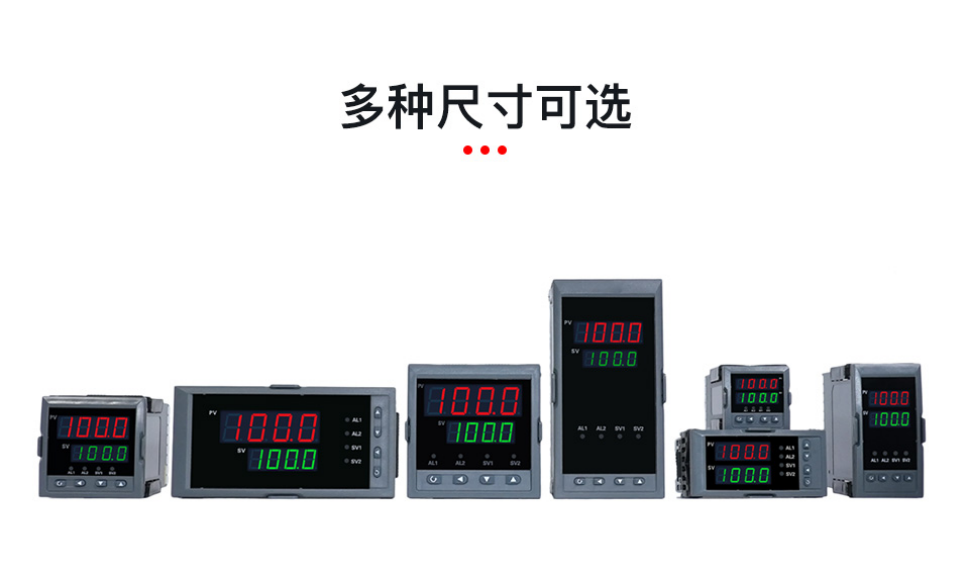

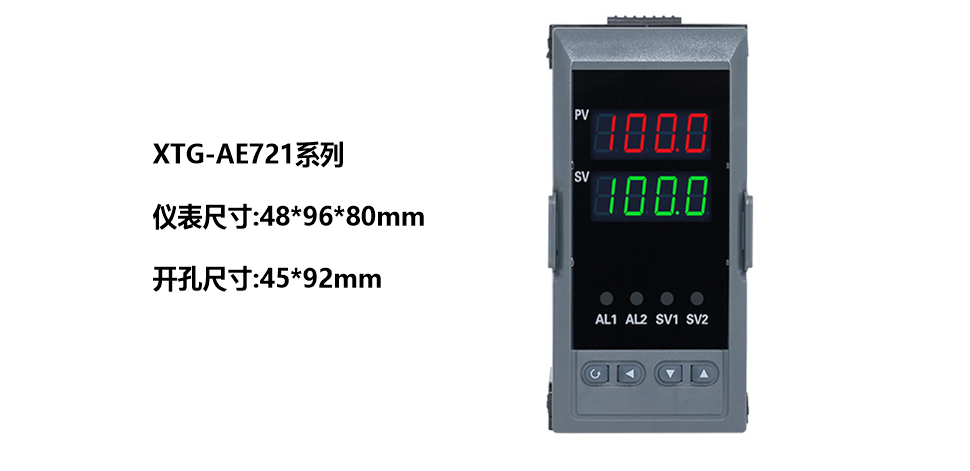

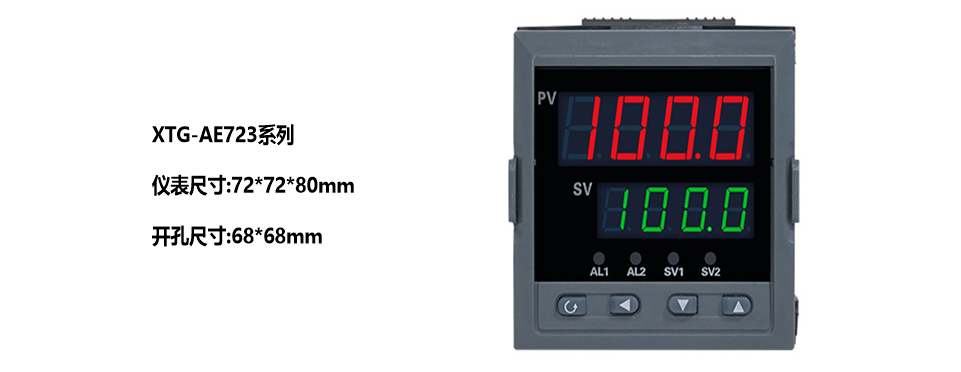

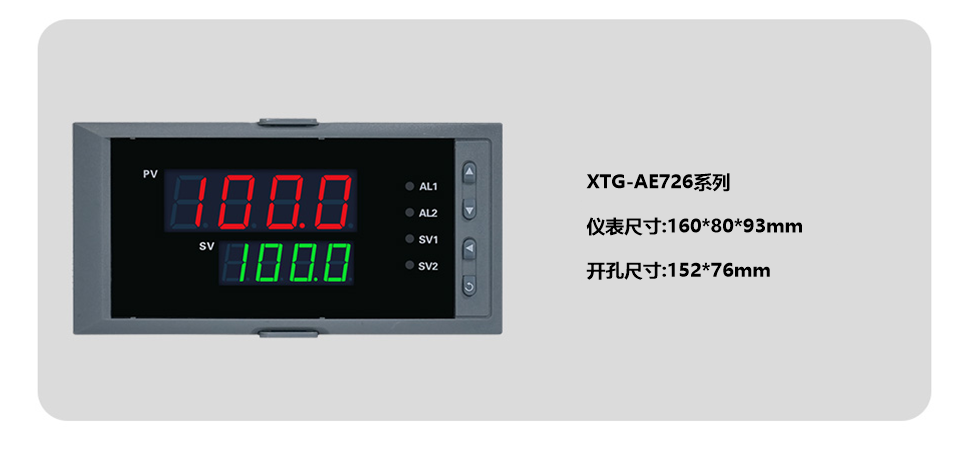

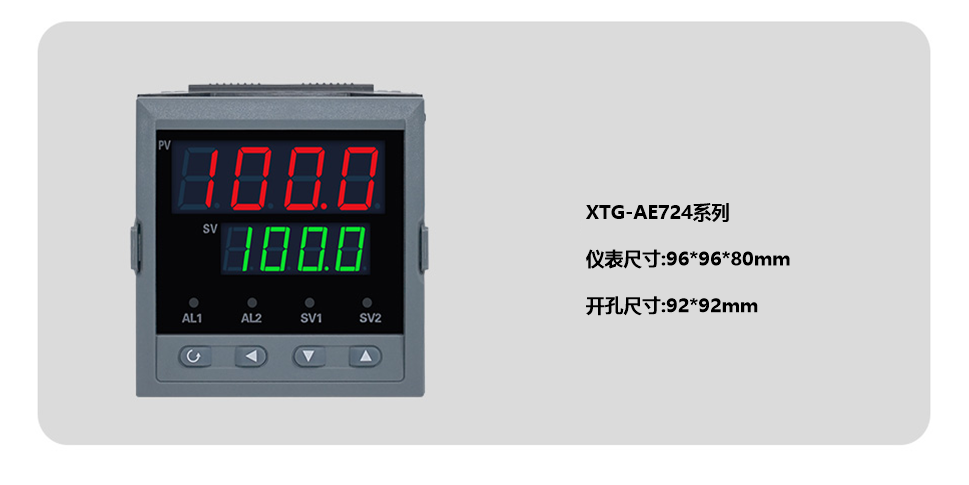

外型尺寸

C101
C401
S401
C701
C801
S801
C901
TC801
TS801






48×48mm
96×48mm(横式)
48×96mm(竖式)
72×72mm
160×80mm(横式)
80×160mm(竖式)
96×96mm
160×80mm(横式)单回路单光柱
80×160mm(竖式)单回路单光柱

通讯方式






参见“通讯接口方式”

变送输出方式





参见“变送输出方式”

输入信号类型


□□



参见“输入类型”

馈电输出


P


一路DC24V输出

供电方式


W
T

DC 24V供电
AC 85~265V供电(开关电源)

测量精度


B

0.5%FS±1字(可省略)
0.2%FS±1字(请注明)

响泰牌测量显示控制仪型谱表

型                号

说        明

XTG-

-□

-□□

-□

数字显示三位式控制仪

外形尺寸

C103

C403
S403
C703
C803
S803
C903
TC803
TS803








48×48mm
96×48mm(横式)
48×96mm(竖式)
72×72mm
160×80mm(横式)
80×160mm(竖式)
96×96mm
160×80mm(横式)单回路单光柱
80×160mm(竖式)单回路单光柱

通讯输出方式








参见“通讯接口方式”

变送输出方式







参见“变送输出方式”

输入类型


□□





参见“输入类型”

第一.第二报警方式


H




上限控制

第三.第四报警方式


L



下限控制

馈电输出


P


一路DC24V输出

供电方式


W
T

DC 24V供电
AC 85~265V供电(开关电源)

测量精度


B

0.5%FS±1字(可省略)
0.2%FS±1字(请注明)

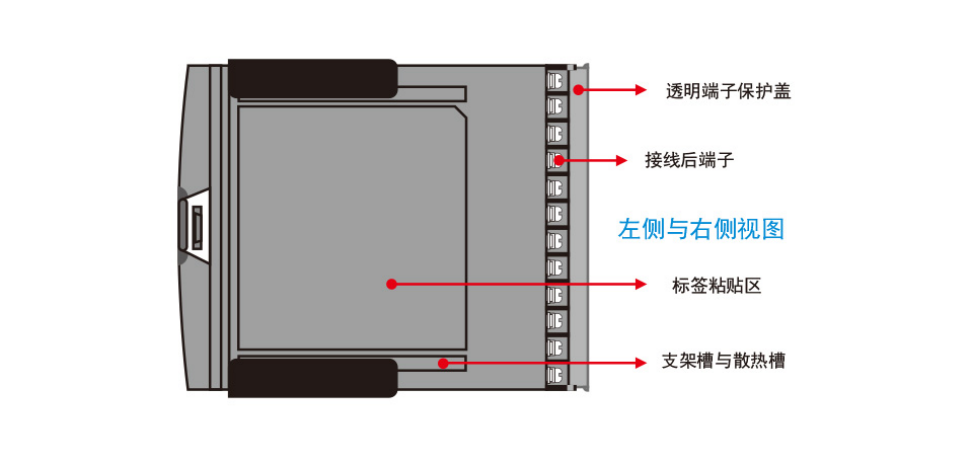

★ 仪表接线示意图

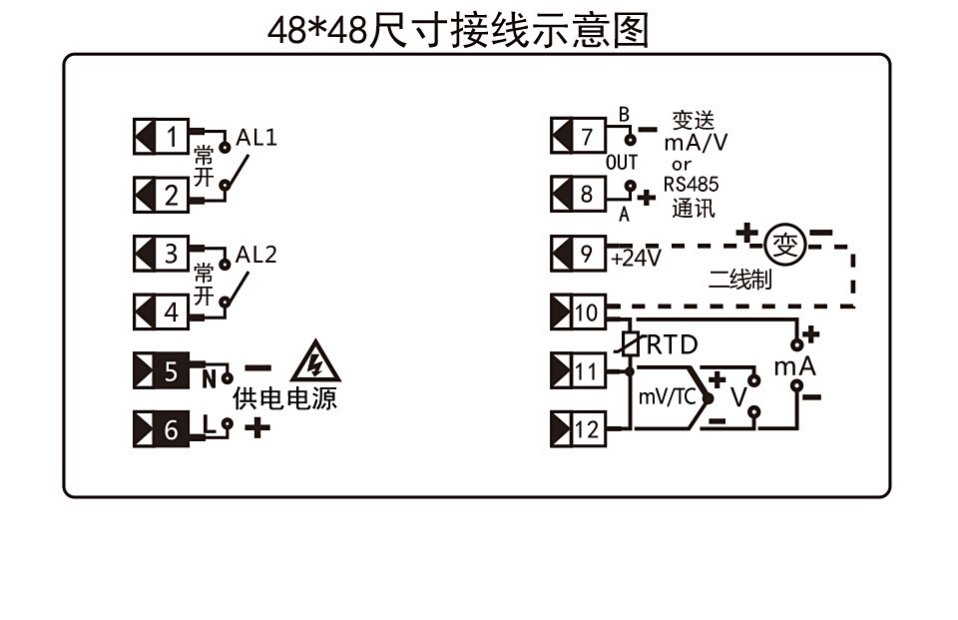

48×48仪表接线图

48×48仪表接线图


96×48、48×96仪表接线图

96×48、48×96仪表接线图

备注:以上为横表接线图例,将图例逆时针旋转90度即为竖表接线图,即竖表电源接线在右上角
